一、HTS顶部导向型单座调节阀 产品概述
本公司引进的HTS单座调节阀阀芯采用上导向结构,称为"顶部导向型单座调节阀"。顶部导向型单座调节阀具有结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围大,流量特性精度高,符合IEC534-2标准。顶部导向型单座调节阀的泄漏量符合ANSI B16.104标准。顶部导向型单座调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
|
|
|

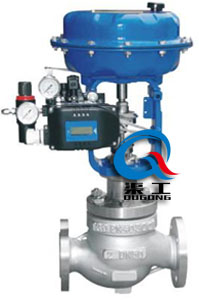

HTS顶部导向型单座调节阀
|

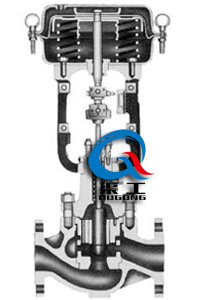

HTS顶部导向型单座调节阀 (结构图)
|
二、HTS顶部导向型单座调节阀 主要技术参数
|
公称通径
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀体型式
|
直通单座铸造球型阀
|
|
公称压力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
连接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法兰标准
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接标准
|
嵌接焊SW(40~50mm)；对接焊BW(65~200mm)
|
|
材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
|
|
上阀盖
|
常温型
|
-17~+230℃
|
|
伸长I型
|
-45~-17℃、 +230~+566℃
|
|
伸长II型
|
-100~-45℃
|
|
伸长III型
|
-196~-100℃
|
|
压盖型式
|
螺栓压紧式
|
|
阀芯形式
|
单座柱塞型阀芯
|
|
流量特性
|
金属阀座
|
等百分比特性(%)和线性特性(L)
|
|
软阀座
|
|
材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
三、HTS顶部导向型单座调节阀 执行器技术参数
|
执行器型式
|
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
|
|
膜片材料
|
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
|
|
弹簧范围
|
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
|
|
供气压力
|
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
气源接口
|
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
|
|
环境温度
|
-30~+70℃
|
|
作用形式
|
气-关式或气-开式
|
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
四、HTS顶部导向型单座调节阀 主要性能指标
|
项目
|
指标值
|
|
泄漏量
|
金属阀座
|
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
|
|
软阀座
|
小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
|
|
回差
|
带定位器
|
小于全行程的1%
|
|
不带定位器
|
小于全行程的3%
|
|
基本误差
|
带定位器
|
小于全行程的±1%
|
|
不带定位器
|
小于全行程的±3%
|
|
—
|
注：采用标准的V型聚四氟乙烯填料
|
|
可调范围
|
50:1
|
