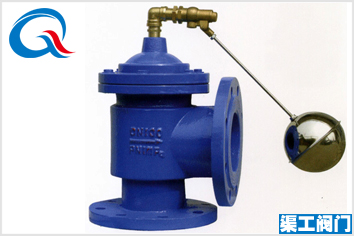

H142X液压水位控制阀 产品描述

  H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。该产品适用于工矿企业、民用建筑中各种水箱（池）、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。不需要电的液压水位控制阀，不需要看守的液压水位控制阀。

H142X液压水位控制阀 工作原理

  当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，液压水位控制阀阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。

H142X液压水位控制阀 技术参数

   使用介质：洁净水
  使用压力：H142X-4T-A、H142X-4-A：0.05MPa～0.4MPa
  H142X-10-A：0.05MPa～1MPa
  介质温度：≤60℃。

H142X液压水位控制阀 性能特点

1、运用液压原理控制，结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。
3、重量轻，体积小。
4、安装维修方便。

H142X液压水位控制阀 安装形式及注意事项

  将液压水位控制阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰；H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；在水箱内出水管高于水位线处钻一小孔，以防直空回水。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关闭约30～50秒，故水箱要有足够的空余容积，以防溢水。

  为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。如安装在地下水池，则应在地下泵房安装报警装置。

  液压水位阀前是设止回阀，液压水位阀下游要安装手动闸阀或碟阀，起到硬关闭的作用；如果液压水位阀为了压力或其它考虑进水口安到水位以下的，要考虑安装止回阀，防止水回流。

H142X液压水位控制阀 主要连接尺寸

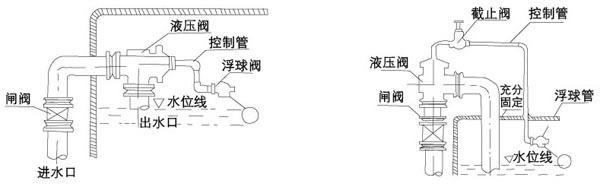

H142X液压水位控制阀 安装示例

H142X液压水位控制阀 日常维护保养

  在安装液压阀前，应注意将管道冲洗干净，液压阀在使用中，应视水质情况选择保养时间，一般一年保养一至二次，当水质清洁度较差时，需适当增加保养次数。具体保养方法如下：

（1）关闭该阀前的闸阀。

（2）旋下阀盖上的螺栓。

（3）取出阀门内部活塞、活塞杆和导向盖等。

（4）旋下活塞杆两端螺母。

（5）拆下压盖、密封圈、阀瓣。

（6）拆下导向压盖、密封圈、阀瓣。拆卸后，应除去各零件的水垢和各种污物，用钢丝疏通节流螺母上小孔，更换已损坏的密封件。装配顺序和拆卸顺序相反。
