一、KHCB电动平衡笼式调节阀 产品概述
本公司引进的KHCB电动平衡笼式调节阀采用电动执行器及笼式调节阀组成?？煽刂贫嘀指呶?、低温的高压流体，是一种压力平衡式的调节阀。电动平衡笼式调节阀具有结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围大，流量特性精度高，符合IEC534-1-1976标准。KHCB电动平衡笼式调节阀的动态稳定性好，噪音低，空化腐蚀小。调节阀的泄漏量符合ANSI Bl6.104标准。电动笼式调节阀产品符合GB/T4213-92、JB/T7387-94。
|
|

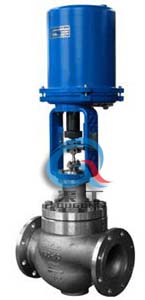

KHCB电动平衡笼式调节阀
|
二、KHCB电动平衡笼式调节阀 主要技术参数
|
公称通径
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
阀体型式
|
直通单座铸造球型阀
|
|
公称压力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
连接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法兰标准
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接标准
|
嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
|
|
材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
|
|
上阀盖
|
常温型
|
-17～+230℃
|
|
伸长I型
|
-45～-17℃、 +230～+566℃
|
|
伸长Ⅱ型
|
-100～-45℃
|
|
伸长ⅢI型
|
-196～-100℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
|
阀芯形式
|
压力平衡式阀芯
|
|
流量特性
|
等百分比特性、线性特性
|
|
材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
三、KHCB电动平衡笼式调节阀 执行器技术参数
|
执行器型式
|
381L系列、PSL系列
|
|
输入信号
|
381L执行机构
|
4～20mA·DC或1～5V（输入电阻250Ω）
|
|
PSL执行机构
|
4～20mA·DC
|
|
电源电压
|
381L执行机构
|
220V，50/60Hz
|
|
PSL执行机构
|
单相控制220V·50Hz； 三相控制380V，50Hz
|
|
手动机构
|
381L执行机构:离合式； PSL执行机构: 手轮
|
|
作用形式
|
电关式或电开式
|
四、KHCB电动平衡笼式调节阀 主要性能指标
|
参数
|
指标值
|
|
泄漏量
|
金属阀座
|
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
|
|
软阀座
|
小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级
|
|
回差
|
配381L执行机构为2%；配PSL执行机构为1%
|
|
基本误差
|
配381L执行机构为±2%；配PSL执行机构为±1%
|
|
可调范围
|
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
|
