一、卫生级电动蝶阀 产品概述
本公司的D981卫生级电动蝶阀采用标准电子抛光，光滑表面可达到清洁，无介质积存区域，不会产生潜在的污染?？觳降牟鹱胺В?strong>电动卫生蝶阀打开和维修快捷容易，使过程?；奔渌醵獭?strong>卫生级电动蝶阀主要应用于如食品、化妆品、洁净蒸汽、酒类、饮料、过程控制场合。D981电动卫生级蝶阀具有以下特点：
1、设计新颖、合理、结构良好，重量轻，启闭快。
2、构紧凑、装拆方便、操力矩小，操作方便，省力。
3、可以多种位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用时间长等特点。
|
|
|

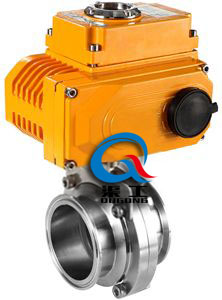

卫生级电动蝶阀
|

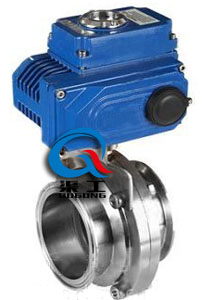

卫生级电动蝶阀
|
二、卫生级电动蝶阀 主要技术参数
|
公称通径DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
动作范围
|
0～90°
|
|
允许压差△P
|
小于公称压力（1.6MPa）
|
|
泄漏量Q
|
按GB/T4213－92，为Kv值的10-4
|
|
环境温度oC
|
－20～60oC
|
|
基本误差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死区
|
1%
|
|
可调范围
|
250:1、350:1
|
|
配用执行机构
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
三、卫生级电动蝶阀 执行器参数及特点
|
电源电压
|
AC220/380V，50/60Hz
|
|
输出力矩
|
50N·M～2000N·M
|
|
动作范围
|
0～90° 0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热?；?
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附带手柄操作
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|
（1）功能良好:智能型、调节型、开关式。
（2）体积小巧：体积相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用球型凸出结构，使观察方便；免加油免点检、防水防锈、任意角度安装。
（4）?；ぷ爸糜兴叵尬?、过热?；ぁ⒐乇；?。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置?？椴捎昧己玫募扑慊テ爸悄芸刂迫砑苯咏邮占扑慊蚬ひ狄潜淼仁涑龅谋曜夹藕牛?-20mA DC /1-5VDC）实现阀门开度的智能控制和准确的定位。
四、卫生级电动蝶阀 主要性能指标
|
公称通径
|
DN（mm）
|
15～150
|
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用温度
|
≤80℃
|
|
适用介质
|
空气、水、蒸气、油品等
|
|
连接形式
|
快装式、卡箍式、外螺纹、焊接式
|
五、卫生级电动蝶阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
304、316、316L
|
|
蝶板
|
304、316、316L
|
|
密封圈
|
硅橡胶、氟橡胶、聚四氟
|
|
阀杆
|
304、316、316L
|
|
填料
|
硅橡胶、氟橡胶、聚四氟
|
六、卫生级电动蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
