一、Y型锻钢截止阀 产品概述
本公司的Y型锻钢截止阀有三种阀盖设计形式。一种是螺栓式阀盖，按这种设计形式设计的Y型锻钢截止阀，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封?？突в邢喙匾笫币部刹捎媒鹗艋妨印６稚杓菩问绞呛附邮椒Ц牵凑庵中问缴杓频?strong>Y型锻钢截止阀,其阀体与阀盖用螺纹连接,全焊密封?？突в衅渌笫币部刹捎萌付?。第三种为压力自紧式阀盖，按这种形式设计的Y型锻钢截止阀，其阀体与阀盖用螺纹连接，内压自密封环密封?？缮杓瞥伞癥”型阀的有截止阀和止回阀。
|
|
|---|---|

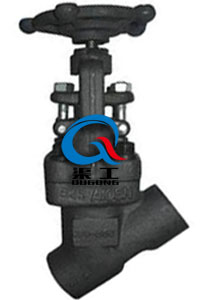

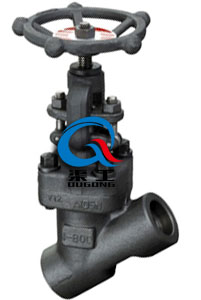

| Y型锻钢截止阀 (A105锻钢) | Y型锻钢截止阀 (锻不锈钢) |
二、Y型锻钢截止阀 产品结构特点
1. 压力自紧封Y型锻钢截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598，标记按MSS-SP-25。
2. 采用以下结构。
3. 全径或缩径。
4. 升降式和球式止回阀。
5. 按需内置弹簧。
6. 可拆卸实心阀瓣。
7. 自定心压板压套式。
8. 整体式上密封座。
9. 明杆支架型（OS&Y）。
10. 螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖。
11. 承插端符合ASME B16.11。
12. 螺纹连接端（NPT)符合ANSI/ASME B1.20.1。
13. 阀瓣可变换为针型、节流型、球型、止回型。
三、Y型锻钢截止阀 主要零件材料
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
|---|---|---|---|---|---|
| Type A105 | Type A182 F22 | Type A182 F304(L) | Type A182 F316(L) | ||
| 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀瓣 | A105N | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 阀杆 | A182 F6a | A182 F304(L) | A182 F316(L) | |
| 4 | 密封座 | A105N | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 密封环 | F182 F304L | A182 F304(L) | A182 F316(L) | |
| 6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 垫圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 8 | 阀杆螺母 | A276 F420 | |||
| 9 | 轴承压盖 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 11 | 手轮 | A197 | |||
| 12 | 对夹块 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 13 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A1983 B8M |
| 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 填料压板 | A216 WCB | A351 CF8 | ||
| 16 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A1983 B8M |
| 17 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 18 | 圆柱销 | A276 420 | A182 F304 | ||
| 19 | 填料压套 | A276 410 | A182 F304 | ||
| 20 | 吊耳 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 21 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 22 | 填料 | 不锈钢丝+柔性石墨 | |||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸等 | ||
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
四、Y型锻钢截止阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
3、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
