热动力式蒸汽疏水阀

CS49H热动力式蒸汽疏水阀

一、热动力式蒸汽疏水阀 产品概述

CS49H热动力式蒸汽疏水阀结构简单、价格低、动作稳定。漏气率<3%，不受压力波动的影响、压力范围大。CS49H热动力式蒸汽疏水阀由于密封面采用不锈钢制造，使用寿命高于很多同类产品。

CS49H热动力式蒸汽疏水阀 (法兰式) CS19H热动力式蒸汽疏水阀 (螺纹式)
CS49H热动力式蒸汽疏水阀 (法兰式) CS19H热动力式蒸汽疏水阀 (螺纹式)

二、热动力式蒸汽疏水阀 主要零件材料

阀 体 锻 钢
阀 帽 不锈钢
阀 盖 锻 钢
阀 片 不锈钢
阀体密封面 不锈钢

三、热动力式蒸汽疏水阀 排水量

产品型号 通径(DN) 工 作 压 差 （MPa）
0.05 0.15 0.4 0.6 1.0 1.6 2.5
CS19H-16C CS49H-16C CS69H-16C 15.20.25 150 280 400 475 600 800 /
32.40.50 550 650 900 1200 1700 2100 /
CS19H-25 CS49H-25 CS69H-25 15.20.25 17417 1828 2536 2701 3202 3581 /
32.40 56 / 119 / 321 470 534
50 1800 2050 2600 3000 3500 4300 5000
CS19H-40 CS49H-40 CS69H-40 15.20.25 56 / 119 / 320 470 534
32.40.50 1800 2050 2600 3000 3500 4300 5000

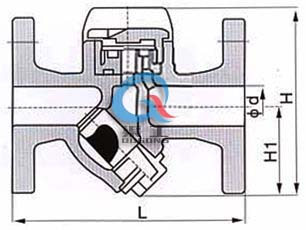

四、热动力式蒸汽疏水阀 尺寸图

CS49H热动力式蒸汽疏水阀 (法兰式) CS19H热动力式蒸汽疏水阀 (螺纹式)
CS49H热动力式蒸汽疏水阀 (法兰式) CS19H热动力式蒸汽疏水阀 (螺纹式)

五、热动力式蒸汽疏水阀 主要连接尺寸

产品型号 DN 螺纹连接 承插焊连接 重量㎏ 法兰连接 重量㎏
Rc L H H1 L H H1 D t L H H1 D K d c f N-ф
CS19H-16/25C
CS49H-16/25C
CS69H-16/25C 		15 1/2 75 57 35 75 57 35 23 7 1.23 150 57 35 95 65 45 14 2 4-14 3.13
20 3/4 85 60 43 85 60 43 28 7 1.32 150 60 43 105 75 55 14 2 4-14 3.70
25 1 95 68 50 95 68 50 33 10 1.67 160 68 50 115 85 65 14 2 4-14 4.78
32 11/4 105 90 80 105 90 80 42 12 6.7 200 90 80 135 100 78 16 2 4-18 10.8
40 11/2 110 90 80 110 90 80 52 12 6.9 230 90 80 145 110 85 16 3 4-18 10.84
50 2 170 95 87 130 95 87 62 12 7.7 230 95 87 160 125 100 16 3 4-18 13.62
CS19H-40
CS49H-40
CS69H-40 		15 1/2 75 61 41 75 61 41 23 9 1.23 150 61 41 95 65 45 16 2 4-14 3.13
20 3/4 85 64 45 85 64 45 28 12 1.32 150 64 45 105 75 55 16 2 4-14 3.70
25 1 95 68 45 95 68 45 33 15 1.67 160 68 45 115 85 65 16 2 4-14 4.78
32 11/4 105 81 56 105 81 56 40 15 6.7 200 81 56 135 100 78 18 2 4-18 11.7
40 11/2 110 81 56 110 81 56 50 15 6.82 230 81 56 145 110 85 18 3 4-18 11.82
50 2 120 89 64 120 89 64 60 20 7.62 230 89 64 160 125 100 20 3 4-18 14.14

六、热动力式蒸汽疏水阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的热动力式蒸汽疏水阀型号，请按型号直接向我司销售部订购；

欢迎来电咨询CD49H热动力式蒸汽疏水阀产品详细信息.
