一、气动衬胶隔膜阀 产品概述
本公司的G6B41J气动衬胶隔膜阀(常闭式)采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与驱动部件处于隔开的状态，从而免除了通常阀门的“跑、冒、滴、漏”等弊端。气动衬胶隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
|
|
|---|---|

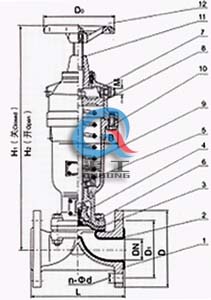

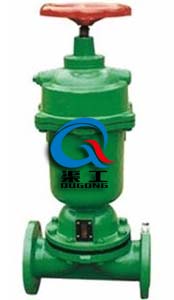

| G6B41J气动衬胶隔膜阀 | G6B41J气动衬胶隔膜阀 (结构图) |
二、气动衬胶隔膜阀 主要零件材料
| 序号 | 名称 | 材料 |
|---|---|---|
| 1 | 体阀 | 铸铁 |
| 2 | 衬囊层 | 橡胶 |
| 3 | 隔膜 | 橡胶 |
| 4 | 阀瓣 | 铸铁 |
| 5 | 阀盖 | 铸铁 |
| 6 | 阀杆 | 碳钢 |
| 7 | 手轮 | 铸铁 |
| 8 | 活塞 | 碳钢 |
| 9 | 弹簧 | 2Cr13 |
| 10 | 气缸盖 | 铸铁 |
| 11 | 上阀杆 | 2Cr13 |
| 12 | 手轮 | 铸铁 |
三、气动衬胶隔膜阀 性能规范
| 型号 | 公称压力PN(MPa) | 试验压力Ps(MPa) | 适用介质 | 工作温度(℃) | |
|---|---|---|---|---|---|
| 壳体试验 | 密封试验 | ||||
| G6B41-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体J.一般腐蚀性流体Fs.强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外） |
≤100 ≤85 ≤150 |
| EG6B41-10 | 0.4 | 0.6 | 0.44 | ||
| G6B41-16 | 1.6 | 2.4 | 1.76 | ||
四、气动衬胶隔膜阀 衬里材质
1.气动衬胶隔膜阀可根据不同的衬里材质，适用于不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
2.各多种衬里材质的使用范围：
| 衬里材质（代号） | 适用温度 | 适用介质 |
|---|---|---|
| 硬橡胶（NR） | -10 o C～85 o C | 除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。 |
| 软橡胶（BR） | -10 o C～85 o C ] | 具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。 |
| 丁基胶（IIR） | -10 o C～120 o C | 抗腐蚀、耐受磨损。能耐大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
| 氯丁胶 | （CR）-10 o C～120 o C | 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。 |
| 铸铁不视裹 | -40 o C～100 o C | 非腐蚀性介质 |
3.隔膜材质的使用范围：
| 隔膜材质（代号） | 适宜温度 | 适用介质 |
|---|---|---|
| 丁基胶（B级） | -40 o C～100 o C | 良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。 |
| 天然胶（Q级） | -50 o C～100 o C | 用于净化水、无机盐、稀释无机酸。 |
五、气动衬胶隔膜阀 主要外形尺寸
| 公称通径 | 公称压力 | 工作压力 | 主要外形尺寸 （mm） | 适用范围 | 重量（kg） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | D | D0 | Z | H |
温度 （°C） |
介质 | |||||||
| J型 | W型 | J型 | W型 | |||||||||||
| 20 | 1.6 | 1.6 | 121 | 117 | 75 | 105 | 70 | 13.5 | 4 | 103 | 小于等于100 | 一般腐蚀性 | 非腐蚀性 | 3 |
| 25 | 131 | 127 | 85 | 115 | 83 | 112 | 4.3 | |||||||
| 32 | 150 | 146 | 100 | 140 | 114 | 17.5 | 144 | 6.5 | ||||||
| 40 | 163 | 159 | 110 | 150 | 156 | 7.9 | ||||||||
| 50 | 194 | 190 | 125 | 165 | 140 | 177 | 10.6 | |||||||
| 65 | 1.0 | 1.0 | 220 | 216 | 145 | 185 | 165 | 164.5 | 17.6 | |||||
| 80 | 258 | 254 | 160 | 200 | 230 | 8 | 181.5 | 25.5 | ||||||
| 100 | 309 | 305 | 180 | 220 | 280 | 253 | 36.2 | |||||||
| 125 | 362 | 356 | 210 | 250 | 282 | 47.5 | ||||||||
| 150 | 412 | 406 | 240 | 285 | 368 | 366.5 | 74 | |||||||
| 200 | 527 | 521 | 295 | 342 | 483 | 22 | 143 | |||||||
六、气动衬胶隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的气动衬胶隔膜阀产品型号，请按型号直接向我司订购；
