一、上展式放料阀,下展式放料阀 产品概述
FL41H上展式放料阀简介：其阀瓣从下往上开启然后关闭，故叫上展式放料阀。此阀开关轻便，有外开式和内开式两种。FL41H上展式放料阀开启方式有，手动，电动，气动等操作方式，随工况选择。FL41H上展式放料阀材质分别有不锈钢，碳钢等，适用与水，蒸汽，油品等非腐蚀性介质及硝酸，醋酸等腐蚀性介质。
FL41H下展式放料阀产品简介：其阀瓣为往下关闭，故叫下展式放料阀。放料阀下展式产品，材质分别有碳钢和不锈钢，公称压力0.6-2.5MPA，适用温度-20℃-425℃。适用介质: 酸类、腐蚀性介质及水，油等非腐蚀性介质。阀门口径 DN25-DN300。FL41H下展式放料阀连接方式:法兰。传动方式: 手动、气动。
|
|
|---|---|

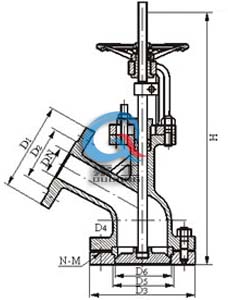

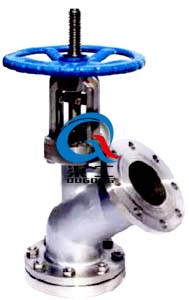

| FL41H上展式放料阀,下展式放料阀 | FL41H上展式放料阀,下展式放料阀 (内部结构图) |
二、上展式放料阀,下展式放料阀 主要技术参数
| 产品型号 | FL41H |
|---|---|
| 工作压力 | 1.6Mpa |
| 公称通径 | DN25-200 |
| 压力等级 | PN1.6-4.0MPa |
| 阀门材质 | 碳钢、不锈钢 |
| 工作介质 | 水， 油液体， 酸碱等 |
| 工作温度 | 碳钢≤175℃，不锈钢≤320℃ |
三、上展式放料阀,下展式放料阀 主要连接尺寸
上展式放料阀连接尺寸
| 公称通径DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | - | - |
| 32 | 135 | 100 | 135 | 100 | - | - |
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
下展式放料阀连接尺寸
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 100 | 65 |
| 50 | 165 | 125 | 180 | 145 | 85 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 195 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 195 | 135 |
| 125 | 245 | 210 | 280 | 245 | 180 | 145 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 | 355 | / | / |
四、上展式放料阀,下展式放料阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的上展式放料阀,下展式放料阀产品型号，请按型号直接向我司订购；
