一、T型管道过滤器 产品概述
本公司的T型管道过滤器是管道输送液体过程中除去固体杂质的设备。液体流经T型管道过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，除去滤出的杂质后，重新装入就可，使用维护方便。
|
|
|---|---|

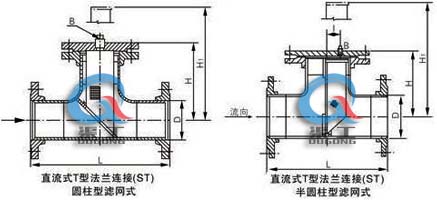

| T型管道过滤器 | T型管道过滤器 (结构图) |
二、T型管道过滤器 主要技术参数
| 公称通径 | 50～300mm |
|---|---|
| 公称压力 | 1.0～4.0MPa |
| 工作温度 | -196～400℃ |
| 工作介质 |
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。 2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。 3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。 4、轻工食品中有卫生要求的物料。如啤酒、饮料等。 |
| 可拦截的固体颗粒粒径 | 131～2032μm |
| 壳体材料 | 铸铁、碳钢、不锈钢 |
三、T型管道过滤器 主要连接尺寸
ST14型正折流式T型过滤器连接尺寸
| 公称直径 | 主要尺寸 | 排放□“B” |
参考重量 (KG) |
|||
|---|---|---|---|---|---|---|
| L | L1 | L2 | H | |||
| 50 | 300 | 526 | 164 | 164 | R1/2" | 13.9 |
| 65 | 338 | 594 | 184 | 184 | 19.5 | |
| 80 | 368 | 652 | 196 | 196 | 24.3 | |
| 100 | 423 | 735 | 220 | 175 | 36.1 | |
| 125 | 466 | 814 | 240 | 194 | 55.3 | |
| 150 | 521 | 917 | 270 | 217 | 74.1 | |
| 200 | 630 | 1108 | 320 | 268 | 145.0 | |
| 250 | 738 | 1310 | 370 | 320 | 220.1 | |
| 300 | 846 | 1512 | 420 | 372 | 317.9 | |
ST14型正折流式T型过滤器连接尺寸
| 公称直径 | 主要尺寸 | 排放□“B” |
参考重量 (KG) |
||
|---|---|---|---|---|---|
| L | L1 | L2 | |||
|
50 |
298 |
158 |
268 |
R1/2" |
13.6 |
|
65 |
337 |
179 |
304 |
18.9 |
|
|
80 |
370 |
195.5 |
330 |
24.0 |
|
|
100 |
432 |
225 |
382 |
36.3 |
|
|
150 |
557 |
280 |
482 |
68.9 |
|
|
200 |
678 |
332.5 |
578 |
140.0 |
|
|
250 |
791 |
383 |
666 |
216.2 |
|
|
300 |
918 |
437 |
768 |
315.2 |
|
四、T型管道过滤器 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的T型管道过滤器产品型号，请按型号直接向我司订购；
