一、H61Y锻钢止回阀 产品概述
H61H、H61Y型800(Lb)承插焊高压锻钢止回阀有三种体盖连接设计形式。一种是螺栓式阀盖：按这种设计形式设计的高压锻钢止回阀，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封?？突в衅渌笫币部刹捎媒鹗艋妨印Ａ硪恢稚杓菩问绞呛附邮椒Ц牵凑庵稚杓菩问降?strong>高压锻钢止回阀，其阀体与阀盖用螺纹连接，全焊密封?？突в衅渌笫币部刹捎猛负噶?。第三种是压力自紧式阀盖，按这种设计形式设计的高压锻钢止回阀，其阀体与阀盖用螺纹连接，内压自密环密封。
|
|
|
H61Y锻钢止回阀 (A105锻钢)
|
H61Y锻钢止回阀 (锻不锈钢)
|
二、H61Y锻钢止回阀 执行标准
|
设计与制造
|
MSSP-118，ASME B16.34
|
|
检验与测试
|
API 598
|
|
标记
|
MSS-SP-25
|
三、H61Y锻钢止回阀 主要性能参数
|
型号
|
H61H
|
H61Y
|
|
适用温度（℃）
|
≤425
|
|
适用介质
|
水、蒸汽、油品
|
四、H61Y锻钢止回阀 主要零件材料
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304（L）
|
A276316（L）
|
|
3
|
密封螺母
|
316夹柔性石墨
|
316夹PTFE
|
|
4
|
密封圈
|
A105
|
A182F22
|
A182F304（L）
|
A193 B8（M）
|
|
5
|
固定螺母
|
SS
|
|
6
|
提升螺栓
|
A193B7
|
A193B16
|
A193B8（M）
|
A193B8（M）
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
五、H61Y锻钢止回阀 产品概述
|
|

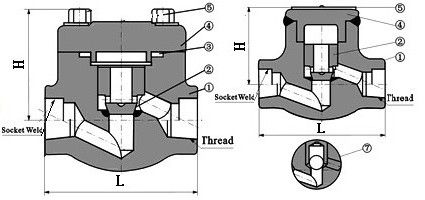

H61Y锻钢止回阀 (安装尺寸图)
|
六、H61Y锻钢止回阀 主要外形连接尺寸
|
口径
|
缩径
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
/
|
|
NPS
|
全径
|
/
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
W
|
61
|
61
|
65
|
79
|
95
|
103
|
118
|
132
|
|
重量
|
螺栓式
|
1.4
|
1.2
|
1.5
|
3.1
|
3.9
|
5.6
|
8.9
|
12.5
|
|
焊接式
|
1.1
|
1.0
|
1.2
|
2.9
|
3.3
|
4.9
|
8.1
|
10.9
|
七、H61Y锻钢止回阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的H61Y锻钢止回阀产品型号，请按型号直接向我司订购；
