一、金属波纹管 产品概述

金属波纹管是一种挠性、薄壁、有横向波纹的管壳零件。它既有弹性特性又有密封特性，在外力及力矩作用下能产生轴向、角向、侧向、及其组合位移，密封性能好。在机械、仪表、石油、化工、电力、供热、机车、船舶、核工业、航空航天等许多工业领域得到了越来越广泛的应用。

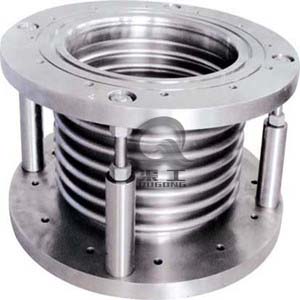

金属波纹管

二、金属波纹管 性能参数

1）上限压缩长度??????

       在外力作用下，金属波纹管被压缩到波纹之间彼此互相紧密接触时的长度。??

2）上限压缩位移?? ????

       金属波纹管压缩到波纹之间相互紧密接触时所能产生的最大位移。当波纹管达到最大压缩位移时，往往已产生了塑性变形，所以工作时不允许达到这一数值。??

3）允许位移和工作位移?? ????

       金属波纹管不产生塑性变形情况下所能达到的上限位移称允许位移，而工作过程的最大位移你工作位移。为了保证波纹管在整个工作过程中性能稳定和较高的使用寿命，工作位移般取允许位移的40%~50%。??

4）耐压力和工作压力?? ?????

       波纹管在保持稳定状态或不产生塑性变形（如波距均匀性不破坏，波纹不歪斜等）条件下，能承受的静压力称波纹管的耐压力。而工作压力指在整个工作过程中，承受的上限压力为了保证波纹管工作时性能稳定和具有较高的使用寿命，工作压力一般取耐压力的40%~50%。??

5）破裂压力?? ????

       引起波纹管管壁破裂损坏时的临界压力称破裂压力，它表征了波纹管的最大耐压强度。在工作过程中，波纹管的工作压力远小于此压力。??

6）刚度与灵敏度?? ????

       刚度就是金属波纹管产生单位位移所需要的力或压力，而灵敏度则是刚度的倒数，即作用于波纹管上单位力或压力所产生的位移。由于波纹管能承受集中力、压力和弯矩，所以它的刚度根据承受载荷的类别可分为集中力刚度、压力刚度和弯曲刚度。其中以集中力刚度较为常用，把它简称为波纹管的刚度。?

7）有效面积?? ????

       它表征金属波纹管将压力转换为集中力的能力，有效面积是一个等效的面积，压力作用在这个面积上将产生相等的轴向力。???

8）稳定性?? ????

       金属波纹管在外力作用下，引起局部失稳或总体失稳的能力。??

9）密封性??

       指金属波纹管在适当的内、外压差作用下很难泄漏的性能，波纹管须具有密封性。??

10）寿命?? ????

       金属波纹管的寿命，用波纹管直至不密封泄漏时为止的负荷变化次数表示。寿命是一个多元函数．它和波纹管的工作位移、工作压力、工作介质、温度范围、刚度、频率、工艺因素、安装情况和材料特性等有关。??

11）零位偏移?? ????

       以自由长度为零位，在集中载荷作用下，将波纹管压缩到某一位移值，保持一分钟后，卸除载荷，这时以波纹管长度与自由长度作比较，其差值称零位偏移。它与材料的性质以及位移量的大小有关。??

12）弹性特性?? ????

       金属波纹管某一点的变形与其负荷之间的关系称弹性特性。弹性特性可以是线性的，也可以是非线性的。波纹管弹性特性的非线性取决于它的几何形状和位移量。 线性偏差用非线性度值来表示，非线性度值是指实际的弹性特性曲线对直线的上限偏差与波纹管的上限变形之比。??

13）滞后?? ????

       金属波纹管的滞后，是在加载及卸载的倩况下绘制弹性特性曲线时出现的，弹性滞后值是由相同负荷作用下所测得的加载与卸载的上限位移差与上限位移之比来确定。??

14）弹性后效?? ????

       金属波纹管的弹性后效表现为波纹管的位移比所加的负荷来得迟。例如，由于弹性后效的现象，仪表的指针在卸除负荷后不能及时回到零点。
