ZQDF液用电磁阀

一、ZQDF蒸汽电磁阀 产品概述

ZQDF蒸汽电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制从而对次同中的温度、流量、压力等参数进行自动调节或远程控制。ZQDF蒸汽电磁阀产品可应用于纺织、印刷、化工、塑料、橡胶、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中，主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF蒸汽电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

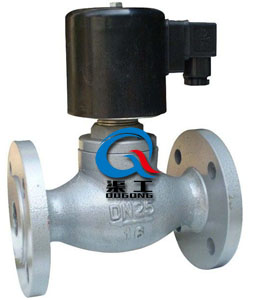

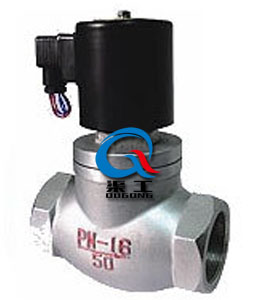

ZQDF蒸汽电磁阀(法兰)	ZQDF蒸汽电磁阀(内螺纹)

二、ZQDF蒸汽电磁阀 结构特点

1、 集直动式开阀和先导式两位一体的分步直动式结构。
2、 没有压力亦能打开主阀，低压差流量大，适用面广。
3、 采用聚四氟乙烯密封，耐温性能好。
4、 型式：常闭式。

三、ZQDF蒸汽电磁阀 结构原理

ZQDF蒸汽电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一个值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。?？绱欧?，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一个值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。

四、ZQDF蒸汽电磁阀 主要技术参数

五、ZQDF蒸汽电磁阀 外形图

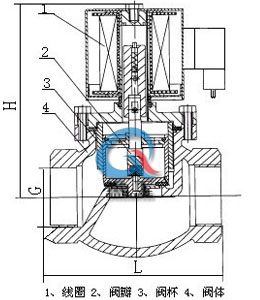

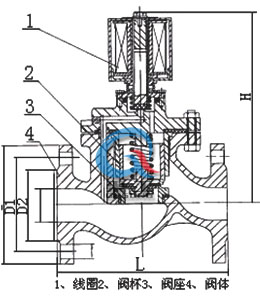

ZQDF蒸汽电磁阀结构图(法兰)	ZQDF蒸汽电磁阀结构图(内螺纹)

六、ZQDF蒸汽电磁阀 主要外形尺寸
