ZCZG高温导热油电磁阀
一、ZCZH高温高压电磁阀 产品概述
ZCZH高温高压电磁阀是先导直动型的电磁阀，其通用介质范围较广，高温电磁阀可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，高温电磁阀主要是对管道中的介质进行双位自动调节和远程控制。
|
|
|---|---|

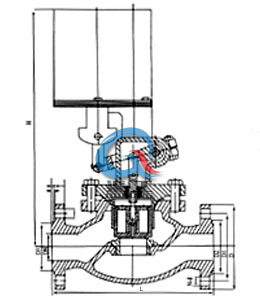

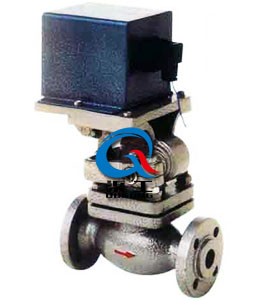

| ZCZH高温高压电磁阀 | ZCZH高温高压电磁阀(结构图) |
二、ZCZH高温高压电磁阀 结构特点
1、 耐受高温：采用金属硬密封，增加了使用温度。介质流体温度可达425℃。
2、 耐受磨损：选材合理，阀杯和导向套间利用流体的润滑作用，减少磨损。
3、 采用杠杆原理可使线圈和阀体隔开。
三、ZCZH高温高压电磁阀 结构原理
ZCZH高温高压电磁阀电磁铁通电时，连杆被上提，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
四、ZCZH高温高压电磁阀 主要技术参数
| 介质温度℃ |
ZCZG |
≤250 |
|||||||
|
ZCZH |
≤400 |
||||||||
| 公称压力（MPa） |
ZCZG |
2.5 |
|||||||
|
ZCZH |
4.0 |
||||||||
| 工作压差（MPa） |
ZCZG |
0.1-2.5 |
|||||||
|
ZCZH |
0.1-4.0 |
||||||||
| 公称通径（MPa） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 功耗 |
130VA |
480VA |
|||||||
| 电源电压 |
AC220V DC 24V其余规格可作特殊订货 |
||||||||
| 额定流量系数（KV） |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
58 |
85 |
154 |
| 泄漏量（ml/min） |
按JB/T7352-94·F规定 |
||||||||
五、ZCZH高温高压电磁阀 主要外形尺寸
| DN | L | H | D | D1 | D2 | D3 | b | f1 | f | n-d |
|
10 |
160 |
298 |
90 |
60 |
34 |
41 |
16 |
4 |
2 |
4-?14 |
|
15 |
160 |
298 |
95 |
65 |
39 |
45 |
16 |
4 |
2 |
4-?14 |
|
20 |
200 |
304 |
105 |
75 |
50 |
55 |
16 |
4 |
2 |
4-?14 |
|
25 |
200 |
304 |
115 |
85 |
57 |
65 |
16 |
4 |
2 |
4-?14 |
|
32 |
200 |
314 |
140 |
100 |
65 |
78 |
18 |
4 |
2 |
4-?18 |
|
40 |
260 |
460 |
150 |
110 |
75 |
85 |
18 |
4 |
3 |
4-?18 |
|
50 |
300 |
460 |
165 |
125 |
87 |
100 |
20 |
4 |
3 |
4-?18 |
|
65 |
290 |
433 |
185 |
145 |
109 |
120 |
22 |
4 |
3 |
8-?18 |
|
80 |
310 |
433 |
200 |
160 |
120 |
135 |
22 |
4 |
3 |
8-?18 |
|
100 |
350 |
461 |
235 |
190 |
149 |
160 |
24 |
4.5 |
3 |
8-?22 |
六、ZCZH高温高压电磁阀 安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向相同，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔开电磁阀，并使系统正常运行，可以安装旁路装置。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。
5、安装电磁阀前，管道需要清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型不能在危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
