一、低温减压阀 产品概述
低温减压阀也叫低温调压阀，低温压力调节阀，低温减压稳压阀，是在低温贮槽上用于将低温介质（如液氮）的压力保持在某一规定范围内。低温减压阀阀体材质采用优良不锈钢、铜合金材质加深冷处理，连接方式有螺纹连接的低温螺纹减压阀，法兰连接的低温法兰减压阀以及焊接的低温焊接减压阀等，主要用于液氮、液氮、液氩等低温介质系统上，具有调压稳定、密封优良及耐压等特点。
|
|
|---|---|

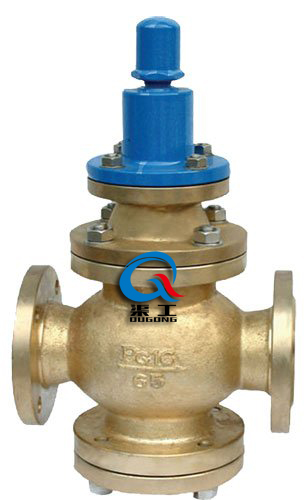

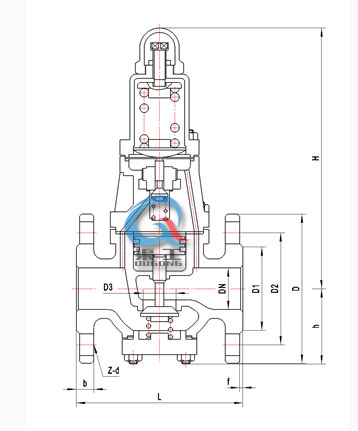

| 低温减压阀 | 低温减压阀 (结构图) |
二、低温减压阀 产品规范
公称压力：1.6MPa
公称通径：25mm～65mm
适用介质：O2、N2、Ar等
适用温度：-40～+80℃
连接方式：法兰
入口压力：1.2～1.6MPa
出口压力：0.1～1.2MPa
三、低温减压阀 主要零部件材料
阀体、阀盖：铜合金
阀顶、膜片：不锈钢
弹簧：弹簧钢
密封圈：PTFE或PCTFE
四、低温减压阀 外型尺寸与连接尺寸
|
产品型号 |
DY43H-16T减压阀 |
额定流量 (Nm3/h) |
重 量 (kg) |
|||||||||
|
通径 DN(mm) |
尺寸(mm) |
|||||||||||
|
D |
D1 |
D2 |
D3 |
L |
b |
f |
Z-d |
H |
h |
|||
|
25 |
115 |
65 |
85 |
24 |
140 |
16 |
2 |
4-14 |
270 |
58 |
180 |
11.9 |
|
40 |
140 |
85 |
110 |
30 |
160 |
16 |
3 |
4-18 |
273 |
75 |
300 |
17.4 |
|
50 |
160 |
110 |
125 |
40 |
190 |
20 |
3 |
4-18 |
285 |
95 |
450 |
24.5 |
|
65 |
185 |
120 |
145 |
52 |
220 |
22 |
3 |
4-18 |
300 |
110 |
800 |
35.6 |
