GYZRHM电动高压笼式调节阀
一、电动高压调节阀 产品概述
本公司的电动高压调节阀，由PSL系列或者3810L系列直行程电动执行机构和高压调节阀体组成。电动笼式高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏。电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4～20mADC或1～5VDC)及电源便可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小，电动高压调节阀适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。电动高压调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
|
|
|---|---|

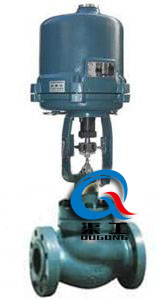

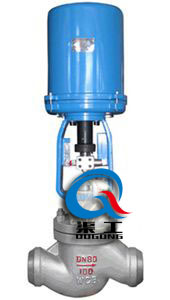

| GYZRHM电动高压调节阀 (锻造阀体) | GYZRHM电动高压调节阀 (铸造阀体) |
二、电动高压调节阀 主要技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 笼式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 公称压力(MPa) | 10.0、16.0、25.0、32.0、45.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座式、笼式 | |||||||||||||
| 流量特性 | 等百分比 | |||||||||||||
| 配置执行器类别 | 3810系列、PSL系列等电动执行器(客户指定品牌亦可) | |||||||||||||
| 执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
三、电动高压调节阀 主要结构图
|
|
| 电动高压调节阀 (法兰式) | 电动高压调节阀 (焊接式) |
四、电动高压调节阀 主要零件材料
| 1 | 阀体 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 3 |
阀笼 |
304 | 304 | 316 | 316L |
| 4 | 阀芯 | 304 | 304 | 316 | 316L |
| 5 | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 6 | 阀盖 | WCB | 304 | 316 | 316L |
| 7 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 8 | 阀杆 | 304 | 304 | 316 | 316L |
| 9 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 10 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 11 | 填料压盖 | WCB | 304 | 316 | 316L |
五、电动高压调节阀 主要性能指标
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30：1 | ||
六、电动高压调节阀 外形图
|
|
|---|---|

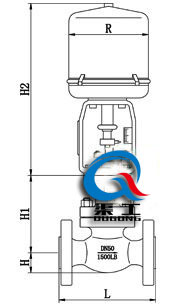

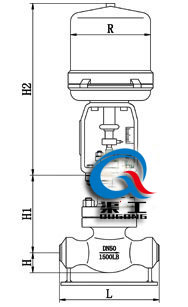

| 电动高压调节阀(法兰式) | 电动高压笼式调节阀(焊接式) |
七、电动高压调节阀 安装连接尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 国标 |
国标压力：PN10.0、16.0、25.0、32.0、45.0MPa 美标压力：150LB、300LB、600LB、900LB、1500LB、2500LB |
||||||||||
| 美标 | ||||||||||||
| H、H1、H2 |
H、H1：该尺寸根据工程师设计为准 H2、D：该尺寸根据调节阀力矩大小而定 |
|||||||||||
| D | ||||||||||||
