气动薄膜防腐蚀调节阀
一、气动衬氟调节阀 产品概述
本公司的ZJHPF46系列气动衬氟调节阀是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。气动衬四氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。气动衬氟单座调节阀具有对酸、碱等高度强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而气动衬氟调节阀主要适用于化工、冶金等行业中。该产品主要特点：
（1）耐腐性好：阀内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。
（2）密封性能好：采用聚四氟乙烯波纹管和填料双重密封。
（3）泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准。
（4）调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。
|
|
|---|---|

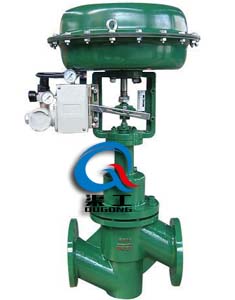

| ZJHPF46气动衬四氟调节阀(配HEP定位器) | ZJHPF46气动衬氟调节阀(配YT1000定位器) |
二、气动衬氟调节阀 主要技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 额定流量系数(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允许压差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
| 阀芯形式 | 单座柱塞式衬氟阀芯 | ||||||||
| 流量特性 | 快开特性 | ||||||||
三、气动衬氟调节阀 执行器技术参数
| 配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
|---|---|---|---|---|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
四、气动衬氟调节阀 主要零件材料
| 阀体、阀盖 | ZG230-450衬F46 |
|---|---|
| 阀座、阀芯 | 304衬F46 |
| 阀杆 | 304衬F46 |
| 导向套 | 304衬F46 |
| 波纹管 | 不锈钢+F46 |
五、气动衬氟调节阀 主要性能指标
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
六、气动衬氟调节阀 外形图
|
|---|
| ZJHPF46气动衬氟调节阀 (外形尺寸图) |
七、气动衬氟调节阀 安装连接尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | |
