自力式差压调节阀
一、自力式微压调节阀 产品概述
本公司的ZZVP自力式微压调节阀、ZZCP型自力式差压调节阀是一种不用外来能源的节能型产品，利用工艺管道中介质的压力变化与信号进行比较，使被调节介质的力与执行机构的输出力平衡，以达到稳定压力、差压值。 ZZCP-1型差压阀，采用平衡型单座阀，压力稳定、精度高、密封性好，用于控制微小差压。ZZCN-10型差压阀采用双座阀，流量系数大，将阀芯正、倒装，可组成二个不同品种的产品。自力式微压调节阀适用于多种工业炉燃烧系统控制两种燃料气体混合比流量或用于氢冷发电机组密封油系统中，同时，还可用于多种工业气体的减压、稳压或泄压的自动控制。
自力式微压调节阀，采用平衡单座阀，在运行中可任意对设定值进行调整等特点。因而适用于多种工业炉燃烧统燃料气体、石油在制品或油库贮罐?；て逵肴却肀；て宓奈⒀棺远鹘诘瘸『?。
|
|
|---|---|

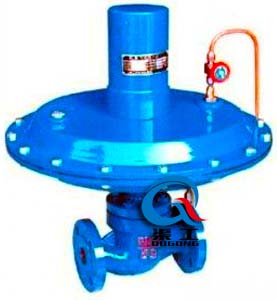

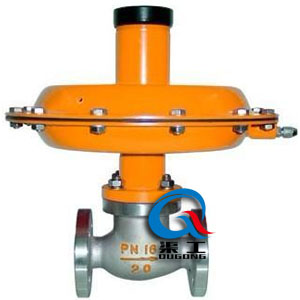

| ZZV自力式微压调节阀 | ZZC自力式微压调节阀 |
二、自力式微压调节阀 主要技术参数
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
|
允许压差 (Mpa) |
PN16 | 1.6 | 1.5 | 1.2 | ||||||||
| PN40 | 2.0 | |||||||||||
| 阀盖形式 | 标准型 (整体式) | |||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
|
压力分段范围 (KPa) |
0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100 |
|||||||||||
| 维持调压阀正常工作的下限压差P | ≥0.01(MPa) | |||||||||||
| 工作温度 | ≤80℃ | |||||||||||
| 适合介质 | 气体、蒸汽、低粘度液体 | |||||||||||
| 阀芯形式 | 单座、套筒型阀芯 | |||||||||||
| 流量特性 | 直线性 | |||||||||||
三、自力式微压调节阀 主要零件材料
| 零件名称 | 零件材料 | |||
|---|---|---|---|---|
| 阀体 | WCB (C) | CF8 (P) | CF8M (R) | CF3M (RL) |
| 阀座 | 304 | 304 | 316 | 316L |
| 垫芯 | 304 | 304 | 316 | 316L |
| 阀盖 | Q235 | 304 | 316 | 316L |
| 阀杆 | 304 | 304 | 316 | 316L |
| 下膜盖 | Q235 | |||
| 膜片 | EPDM或FKM夹纤维 | |||
| 上膜盖 | Q235 | |||
| 压盖 | Q235 | |||
| 螺纹盖 | Q235 | |||
四、自力式微压调节阀 主要性能指标
| 调节精度 | ≤10% | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
允许泄露量 (在规定实验条件下) |
硬密封 | 4×0.01%阀额定容量 | ||||||||||
| 软密封 | DN(mm) | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0..6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||

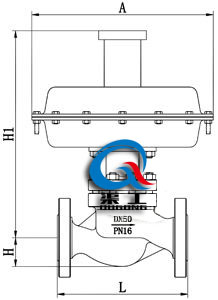

四、自力式微压调节阀 主要外形图
|
|
|---|---|
| ZZVP自力式微压调节阀 | ZZCP自力式差压调节阀 |
五、自力式微压调节阀 主要外形尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 |
| H1 | 323 | 350 | 370 | 370 | 370 | 397 | 397 | 400 |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 |
| 导压管接口螺纹 | M16×1.5 | |||||||
| 重量G(Kg) | 12 | 18 | 25 | 32 | 45 | 58 | 68 | 76 |
