一、HPC高压笼式调节阀 产品概述
本公司引进的HPC高压笼式调节阀是一种压力平衡式的调节阀，阀结构紧凑，流体通道呈S流线型，压降损失小、流量大，可调范围大。HPC高压笼式调节阀的泄漏量符合ANSI B16.104标准。气动高压笼式调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
|
|
|

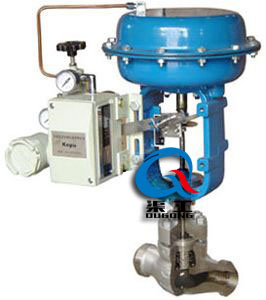

HPC高压笼式调节阀
|

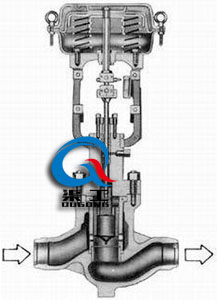

HPC高压笼式调节阀 (结构图)
|
二、HPC高压笼式调节阀 主要技术参数
|
公称通径
|
40
|
50
|
65
|
100
|
150
|
200
|
250
|
300
|
|
阀体型式
|
直通锻造球型阀
|
|
公称压力
|
ANSI 900、1500、2500；JIS 63K 注：DN250~300无ANSI 2500
|
|
连接型式
|
密封面型式
|
RF、RJ
|
|
法兰标准
|
JIS B2201-1984、ANSI B16.5-1981
|
|
焊接标准
|
嵌接焊SW(40~80mm) 对接焊BW(80~300mm)
|
|
材料
|
锻钢(碳钢、不锈钢、钛钢、耐蚀钢等)
|
|
上阀盖
|
常温型
|
-5～+230℃
|
|
伸长I型
|
+230～+566℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
石棉编织填料、石墨填料
|
|
阀芯形式
|
带组合密封圈或活塞环的压力平衡式阀芯
|
|
流量特性
|
等百分比特性、线性特性
|
|
材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
三、HPC高压笼式调节阀 执行器技术参数
|
执行器型式
|
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
|
|
膜片材料
|
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
|
|
弹簧范围
|
80~240KPa(HA型)
|
|
供气压力
|
280~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
气源接口
|
Rc1/4"(HA、VA型)、G3/8"(VP型)
|
|
环境温度
|
-30~+70℃
|
|
作用形式
|
气-关式或气-开式
|
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
四、HPC高压笼式调节阀 主要性能指标
|
泄漏量
|
金属阀座
|
ANSI：Class IV
|
|
回差
|
带定位器
|
小于全行程的1%
|
|
不带定位器
|
小于全行程的3%
|
|
基本误差
|
带定位器
|
小于全行程的±1%
|
|
不带定位器
|
小于全行程的±5%
|
|
可调范围
|
50：1
|
