一、电动刀型闸阀 产品概述

本公司的电动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封良好、操作轻便、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。电动刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动除去杂物。电动刀型闸阀主要应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。电动刀型闸阀适用于造纸行业在管道上作调节和节流使用。

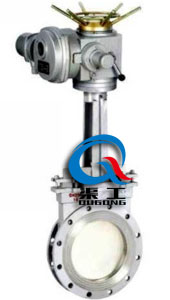

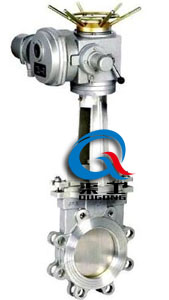

电动刀型闸阀	电动刀型闸阀 (梅花式)

二、电动刀型闸阀 产品特点

（1）电动刀形闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～1000mm，明杆DN50～900mm)，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可阻止粉尘、砂砾等物质进入填料盒，可增加刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得良好的密封作用。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、便于维修、使用方便及使用时间长，并且可任意选用驱动装置。
（2）阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE加强聚四氟乙烯材质，耐腐蚀、不沾渣。
（3）阀板有5个支撑点，使阀板有良好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
（4）电动刀形闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
（5）电动刀形闸阀内可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
（6）电动刀形闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带加强的聚四氟乙烯软密封。
（7）适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。

三、电动刀型闸阀 主要零件材料

四、电动刀型闸阀 主要设计标准

五、电动刀型闸阀 主要性能规范

六、电动刀型闸阀 外形尺寸图

电动刀型闸阀 (尺寸图)	电动刀型闸阀 (尺寸图)	电动刀型闸阀 (尺寸图)

七、电动刀型闸阀 安装尺寸

八、电动刀型闸阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
