一、气动刀型闸阀 产品概述

本公司的PZ673H气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。 PZ673H（X、F）系列气动刀型闸阀品种全。主体采用铸铁、铸钢、不锈钢等。通径从DN50～DN1000。气动刀闸阀产品主要用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。适合于造纸行业在管道上作调节和节流使用。

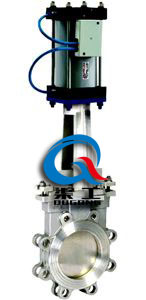

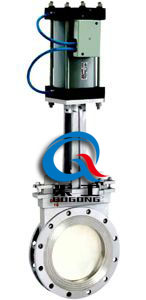

气动刀型闸阀	气动刀型闸阀  (支耳式)

二、气动刀型闸阀 主要结构及产品特点

气动刀型闸阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
气动刀闸阀结构特点：
（1）采用对夹式结构，体积小，重量轻。
（2）全敞开的通道，可以阻止介质在阀内沉积。
（3）新研制的U型封圈，可以使阀门的密封性良好。
（4）闸板的外密封，则是通过嵌在阀内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
（5）流阻小。
（6）安装维修方便。

三、气动刀型闸阀 执行标准

四、气动刀型闸阀 执行器技术参数

五、气动刀型闸阀 主要性能规范

六、气动刀型闸阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
