Q41N/Q61N手动高压法兰球阀

一、高压锻钢球阀 产品概述

本公司的Q41N/Q61N高压锻钢球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的特征，因而在设计时考虑了其承受管道应力的能力，以及耐候性，长期使用的可靠性等；密封，结构设计属特技公司独有。锻钢法兰球阀操作方式有手动－蜗杆蜗轮驱动，气动，电动，气-液联动，电-液联动，以及其它控制形式。高压锻钢球阀主要特点如下：
1、双截断和排放。2、解压。3、密封好。4、防火设计。5、清扫管道。6、紧急密封。7、高压阀门。8、阀盖组合密封。9、排污。10、接长阀杆。11、承受管道应力好。
有些锻钢高压球阀阀体上标有箭头，如果没有附带英文FIOW字迹，则为密封座作用方向，不作为介质流向参考，阀门自泄方向相反。通常情况下，双阀座密封的球阀具有双向流向。

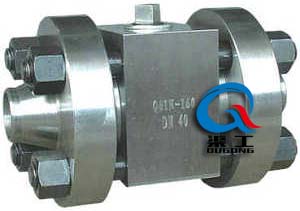

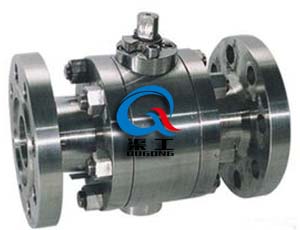

Q61N高压锻钢球阀 (焊接式)	Q41N高压锻钢球阀 (高压法兰球阀)

二、高压锻钢球阀 产品用途

固定锻钢法兰球阀适用于Class 150～600Lb，工作温度<150℃的长输管线和一般工业管线，其耐恶劣环境性等的设计均已进行综合考虑，适用于水、油品、蒸汽等介质。
1、阀门中腔停滞的压力异常超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压，卸压后阀座自动复位。
2、当万一发生火灾或由于异常升温使阀座密封圈烧损或软化时，在弹簧和介质压力作用下，使支撑圈球面部位和球体形成金属对金属接触，达到暂时密封作用，阻止了火灾进一步扩大，符合API 6FA的规定。
3、填料压盖部位密封采用PTFR填料和0形密封圈双重密封圈，较适用于气体介质，填料装在填料盘内，可采用摩擦系统低的新型SF型自润滑滑动轴衬，减低操作力矩。

三、高压锻钢球阀 设计规范

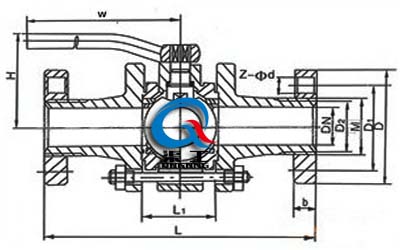

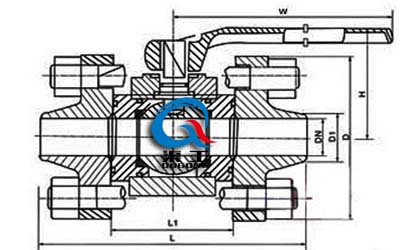

四、高压锻钢球阀 主要外形尺寸图

高压锻钢球阀 (锻钢焊接球阀)	高压锻钢球阀 (锻钢法兰球阀)

五、高压锻钢球阀 外形连接尺寸

PN16MPa连接尺寸

PN32MPa连接尺寸

六、高压锻钢球阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
3、当使用的场合很重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
