上海渠工阀门管道工程有限公司

气动球阀

首页 >> 产品中心 >> 气动球阀

ZSJQ气动调节球阀

Q641F/H气动O型球阀

一、气动调节球阀 产品概述

本公司的气动调节球阀是一种转角为90°的旋转类球阀,也可称为"气动O型球阀"。是采用角行程气动执行器球阀组成。气动调节球阀采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源就可控制运转,实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力,阀杆带动阀芯在阀内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动O型球阀具有结构紧凑、体积精小、运行良好、密封性好、维修容易、安装方便、适应性好等优点。气动调节球阀适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀主要应用于石油、化工、教学设备、轻工、高压设备、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

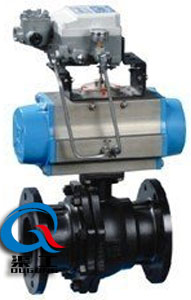

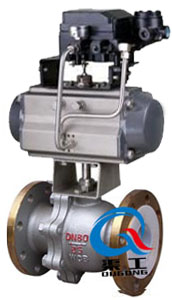

气动调节球阀 (配ZPD定位器) 气动调节球阀 (配YT1000R定位器)
气动调节球阀 (配ZPD定位器) 气动调节球阀 (配YT1000R定位器)

二、气动调节球阀 产品特点

1、流体阻力小,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增加而增加。
4、阀杆密封良好,由于阀杆只做旋转而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增加而增加。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用时间长。

三、气动调节球阀 设计规范

设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214
结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验 JB/T9113.1、API 598

四、气动调节球阀 主要技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
阀体形式 两段式铸造球阀
连接形式 法兰式、焊接式、对夹式、螺纹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%

五、气动调节球阀 执行器技术参数

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

六、气动调节球阀 主要零件材料

零件名称 材料
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈

PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

填料 V型PTFE四氟填料、柔性石墨

七、气动调节球阀 主要设计标准

试验标准 公称压力(Mpa) 压力级(class) JIS(Mpa)
试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

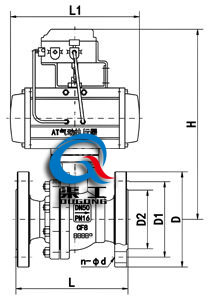

八、气动调节球阀 外形图

气动调节球阀(浮动式阀体) 气动调节球阀(固定式阀体)
气动调节球阀(浮动式阀体) 气动调节球阀(固定式阀体)

九、气动调节球阀 安装连接尺寸

公称通径DN(mm) 主要尺寸 法兰尺寸
PN1.6MPa PN2.5MPa
L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 / 140 95 65 46 4-14 95 65 46 4-14
20 140 191 / 140 105 75 45 4-14 105 75 56 4-14
25 150 193 / 140 115 85 65 4-14 115 85 65 4-14
32 165 212 / 164 140 100 76 4-18 140 100 76 4-18
40 180 217 / 164 150 110 84 4-18 150 110 84 4-18
50 200 260 102 190 165 125 99 4-18 165 125 99 4-18
65 220 293 114 210 185 145 118 4-18 185 145 118 8-18
80 250 323 127 247 200 160 132 8-18 200 160 132 8-18
100 280 382 152 276 220 180 156 8-18 235 190 156 8-22
125 320 468 184 348 250 210 184 8-18 270 220 184 8-26
150 360 510 219 378 285 240 211 8-22 300 250 211 8-26
200 400 655 273 524 340 295 266 12-22 360 310 274 12-26
250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
300 750 / 395 / 460 410 370 12-26 485 430 389 16-30

十、气动调节球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)

欢迎来电咨询QSJQ气动O型球阀产品详细信息.
