手动平板闸阀

一、带导流孔平板闸阀 产品概述

本公司的Z43F带导流孔平板闸阀适用于Class150～900LB、PN1.0～16.0MPa,工作温度-29～180℃的天然气，石油，化工，城市管道，燃气管线等到输送管线，用于截断或接通管路中的介质，也可用于放空系统和汽储存装置上，用作启闭设备。带导流孔平板闸阀阀体有扁体和圆体两种形式，阀座有双重密封和自清洗功能，全封闭结构，防护性能好，可适应要求。

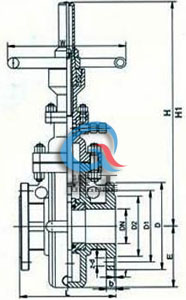

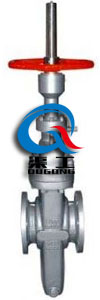

带导流孔平板闸阀	带导流孔平板闸阀 结构尺寸图

二、带导流孔平板闸阀 结构优点

1、阀体有铸造和焊接两种结构。
2、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩为普通阀门的1/2，能达到方便开、关阀门。
3、阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时除去闸板脏物的作用。
4、金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到不泄漏。
5、带导流孔阀门的闸板，无论是全开或是全关都与密封面吻合，密封面得到保护不受介质直接冲刷，从而增加使用寿命。
6、阀门的全开的，通道平滑为直线，流阻系数小，没有压力损失，可通毛球清扫管线。
7、带导流孔平板闸阀采用带自密封能力的填料结构，不需要经常调节，开、关轻便，且密封性良好，填料函处设有帮助助密封油脂注入结构，密封性能优良，可达到不泄漏；解决了手动阀门填料处外漏的问题。
8、带导流孔平板闸阀关闭时能自动卸掉内腔高压（详见工作原理图）。
9、全封闭结构，防护性能好，可适应要求。
10、带导流孔平板闸阀设有指示杆或观察窗以表示阀门的启闭情况。

三、带导流孔平板闸阀 执行标准

四、带导流孔平板闸阀 性能规范

五、带导流孔平板闸阀 主要零件材料

四、法兰锻钢闸阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
