一、夹套保温闸阀 产品概述
本公司的夹套保温闸阀主要用于石油、化工、冶金等多类系统中，夹套保温闸阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，使粘稠介质可顺畅地流过阀门。
夹套保温闸阀应用范围：保温闸阀主要用于石油、化工、冶金等多种系统中。
|
|
|

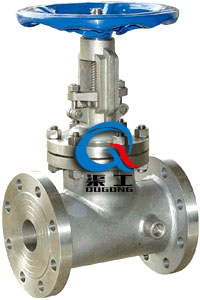

夹套保温闸阀
|

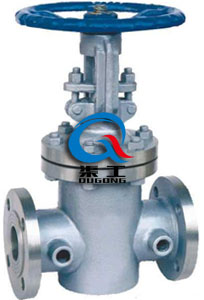

夹套保温闸阀
|
二、夹套保温闸阀 主要零件材料
|
零件材料
|
材料
|
|
名称
|
BZ41Y-16I-25I-40I
|
BZ41Y-16I-25I-40I
|
BZ41Y-16I-25I-40I
|
|
阀体、阀造
|
铬钼钢
|
|
|
|
阀板
|
合金钢+硬质合金
|
铬镍钛钢
|
铬镍钼钛钢
|
|
阀杆
|
合金钢
|
|
|
|
阀杆螺母
|
铝铁青铜
|
|
手轮
|
灰铸铁、可锻铸铁
|
三、夹套保温闸阀 性能规范
|
型号
|
公称压力
|
|
工作温度℃
|
适用介质
|
|
强度(水)(MPa)
|
密封(水)(MPa)
|
低压密封(空气)(MPa)
|
|
BZ41H-16C BZ41W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
酸、碱类
|
|
BZ41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
酸、碱类
|
|
BZ41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
酸、碱类
|
|
BZ41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
酸、碱类
|
四、夹套保温闸阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
