直接作用膜片式减压阀

一、支管减压阀 产品概述

本公司的YZ11X支管减压阀,直接作用膜片式减压阀主要用于多种建筑给水系统、消防系统、中央空调系统、采暖系统等。YZ11X支管减压阀,直接作用膜片式减压阀用于支管减压，可使供水压力分配均衡，免除部分供水超压，优化高层建筑给水分区。YZ11X支管减压阀,直接作用膜片式减压阀可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可?；ご蟛糠炙骶?。

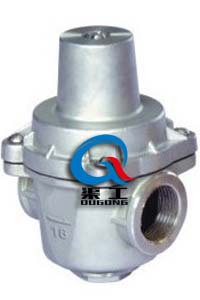

YZ11X支管减压阀	YZ11X支管减压阀 (结构尺寸图)

二、支管减压阀 产品特点

采用直接作用隔膜式结构，内结构简单，无卡阻，性能优良，使用时间长。
耐脏防水垢,不需过滤器,不需旁通管,配管简单,能节省大量空间和配管成本。
出口压力精密可调，在一般场合下，可以认为出口压力不受入口压力的影响（出口压力的变化量是△P1的8%）。
 良好的水力特性，压力损失小，减压比可达成10：1以上。
可达到多种减压要求，适用于支管减压系统。

三、支管减压阀 工作原理

支管减压阀出口压力作用在隔膜底面和阀瓣底面，当它大于弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。
支管减压阀可能的故障原因
霜冻损坏，在寒冷地区应注意保温。
水流方向装错，减压阀变成止回阀，出口压力为0。
弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
旁通管漏水，使P2偏离设定值，鉴于本减压阀的耐久性，建议不安装亮度通管为宜。

四、支管减压阀 主要技术参数

五、支管减压阀 主要连接尺寸

六、支管减压阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的支管减压阀型号，请按型号直接向我司销售部订购；
3、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
