G49J三通衬胶隔膜阀

一、三通无衬里隔膜阀 产品概述

G49W三通无衬里隔膜阀用于控制非腐蚀性或一般腐蚀性介质，阀内腔表面无衬里或覆有可供选择的多种橡胶，适用于不同工作温度和流体管路。
本阀适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN1.0

G49W三通无衬里隔膜阀	G49J三通衬胶隔膜阀

二、三通无衬里隔膜阀 性能规范

设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

三、三通无衬里隔膜阀 主要零件材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁

四、三通无衬里隔膜阀 测试

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

五、三通无衬里隔膜阀 结构特点

隔膜阀是一种形式的截止阀；
1、弹性密封的开闭件，可使没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可替换，维护费用低；
6、衬里材料的多样性，可适用于多种介质，并具有良好的耐腐蚀性。

六、三通无衬里隔膜阀 外形图

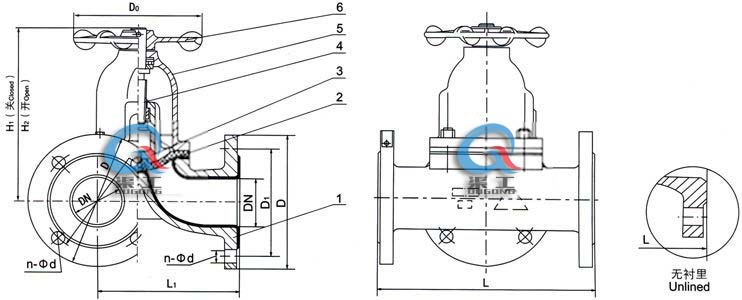

G49W三通无衬里隔膜阀 尺寸图

七、三通无衬里隔膜阀 主要外形尺寸

八、三通无衬里隔膜阀 产品选型

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的三通无衬里隔膜阀产品型号，请按型号直接向我司订购；
