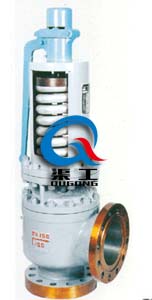

A48Y高温高压全启式安全阀

本公司的A48Y弹簧全启式安全阀适于温度≤350℃的蒸汽、空气等介质的设备和管路上，作为超压保护装置，当设备和管路内压力超过允许值时，A48Y弹簧全启式安全阀自动开启，继而全量排放；当压力降到规定值时，A48Y弹簧全启式安全阀自动关闭，使设备和管路平稳的运行。

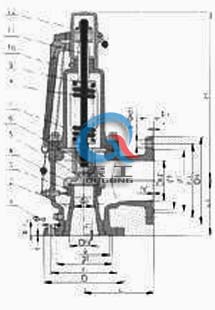

A48Y弹簧全启式安全阀	A48Y弹簧全启式安全阀 (主要连接尺寸)

NO	零件名称 Name of part	A48Y-C A44Y-C A42Y-C 材料　Materials	A44Y-P A42Y-P 材料　Materials	A44Y-R A42Y-R 材料　Materials
1	阀体　Body	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座　Nozzle	2Cr13	1Cr18Ni9Ti	316
3	调节圈　Adjusting ring	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘　Disc holder	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣　Disc	2Cr13	1Cr18Ni9Ti	316
6	导向套　Guide sleeve	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖　Bonnet	ZG230-450	ZG230-450	ZG230-450
8	弹簧 Spring	50CrVA	50CrVA包覆氟塑料 Coated Teflon	50CrVA包覆氟塑料 Coated Teflon
9	阀　杆　Stem	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手 Lever	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆Adjusting bolt	45	2Cr13	2Cr13
12	保护　Cap	ZG200-400	ZG200-400	316
	密封面材料Sealing surface of material	堆焊Co基硬质合金 Depositing stellite

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-?d	DN'	D1	K1	g3	g2	b1	f'	f1'	Z1-?d1	L	L1	≈H
A48Y-16C	20	15	105	75	/	55	16	2	/	4-14	25	115	85	/	65	16	2	/	4-14	110	95	411
	25	16	115	85	/	65	16	2	/	4-14	32	140	100	/	78	18	2	/	4-18	110	95	411
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	/	85	18	3	/	4-18	115	100	411
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	/	100	20	3	/	4-18	120	110	472
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	/	120	20	3	/	4-18	135	120	532
	65	40	185	145	/	120	20	3	/	4-18	80	200	160	/	135	20	3	/	8-18	160	140	556
	80	50	200	160	/	135	20	3	/	8-18	100	220	180	/	155	22	3	/	8-18	170	135	561
	100	65	220	180	/	155	20	3	/	8-18	125	250	210	/	185	22	3	/	8-18	195	175	667
	125	80	250	210	/	185	22	3	/	8-18	150	285	240	/	210	24	3	/	8-23	210	190	857
	150	100	285	240	/	210	24	3	/	8-23	175	310	270	/	240	26	3	/	8-23	255	230	915
	200	125	340	295	/	265	26	3	/	12-23	250	405	355	/	320	30	3	/	12-26	300	260	1073
	250	150	405	355	/	320	30	3	/	12-26	300	460	410	/	375	30	4	/	12-26	350	320	1307
	300	220	460	410	/	375	30	4	/	12-26	400	580	525	/	485	36	4	/

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的弹簧微启式安全阀产品型号，请按型号直接向我司订购；

欢迎来电咨询A48Y高温高压全启式安全阀产品详细信息.
