一、高压全启式安全阀 产品概述
A42Y-160/320C型高压全启式安全阀适用于工作温度≤200℃的空气、氮氢混合气等介质的设备和管路上。A42Y-160P/R、A42Y-320P/R型高压全启式安全阀适用于工作温度≤200℃有腐蚀性气体的设备和管路上，作为超压?；ぷ爸?。高压全启式安全阀连接法兰按JB/T2769-92的标准。
|
|
|
A42Y高压全启式安全阀
|

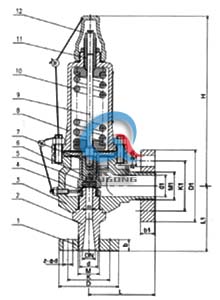

A42Y高压全启式安全阀 (外形结构尺寸)
|
二、高压全启式安全阀 主要零件材料
|
NO
|
零件名称
|
材料
|
|
1
|
阀体
|
WCB
|
|
2
|
阀座
|
ZG2Cr13
|
|
3
|
调节圈
|
ZG2Cr13
|
|
4
|
阀瓣
|
2Cr13
|
|
5
|
导向套
|
2Cr13
|
|
6
|
阀盖
|
ZG230-450
|
|
7
|
弹簧
|
50CrVA
|
|
8
|
阀杆
|
2Cr13
|
|
9
|
扳手
|
ZG200-400
|
|
10
|
调整螺杆
|
45
|
|
11
|
密封面材料
|
"H"堆焊D507,"Y"堆焊Co基硬质合金
|
|
12
|
?；ふ?/span>
|
ZG200-400
|
三、高压全启式安全阀 连接尺寸
|
型号
|
通径 DN
|
do
|
d
|
M
|
D
|
K
|
Z-φd
|
b
|
d1
|
C
|
M1
|
D1
|
K1
|
Z1-φd
|
b1
|
L
|
L1
|
≈H
|
|
A42Y-160
|
15
|
8
|
20
|
M24×2
|
95
|
60
|
3-18
|
20
|
29
|
37
|
M42×2
|
115
|
80
|
4-18
|
22
|
95
|
100
|
263
|
|
20
|
10
|
27
|
M33×2
|
105
|
68
|
3-18
|
20
|
29
|
37
|
M42×2
|
115
|
80
|
4-18
|
22
|
95
|
100
|
263
|
|
25
|
12
|
28
|
M33×2
|
105
|
68
|
3-18
|
20
|
40
|
47
|
M52×2
|
165
|
115
|
6-26
|
28
|
130
|
135
|
314
|
|
32
|
15
|
37
|
M42×2
|
115
|
80
|
4-18
|
22
|
50
|
59
|
M64×3
|
165
|
115
|
6-26
|
32
|
150
|
150
|
390
|
|
40
|
20
|
47
|
M52×2
|
165
|
115
|
6-26
|
28
|
65
|
74
|
M80×3
|
200
|
145
|
6-29
|
40
|
180
|
165
|
495
|
|
50
|
25
|
59
|
M64×3
|
165
|
115
|
6-26
|
32
|
80
|
94
|
M100×3
|
225
|
170
|
6-33
|
45
|
190
|
190
|
510
|
|
A42Y-320
|
15
|
8
|
27
|
M33×2
|
105
|
68
|
3-18
|
20
|
29
|
37
|
M42×2
|
115
|
80
|
4-18
|
22
|
95
|
100
|
263
|
|
20
|
10
|
32
|
M36×2
|
110
|
75
|
3-18
|
22
|
29
|
37
|
M42×2
|
115
|
80
|
4-18
|
22
|
95
|
100
|
263
|
|
25
|
12
|
35
|
M42×2
|
115
|
80
|
4-18
|
22
|
40
|
47
|
M52×2
|
165
|
115
|
6-26
|
28
|
130
|
135
|
314
|
|
32
|
14
|
41
|
M48×2
|
135
|
95
|
4-22
|
25
|
50
|
59
|
M64×3
|
165
|
115
|
6-26
|
32
|
150
|
150
|
390
|
|
40
|
18
|
58
|
M64×3
|
165
|
115
|
6-26
|
32
|
65
|
74
|
M80×3
|
200
|
145
|
6-29
|
40
|
180
|
165
|
495
|
|
50
|
23
|
70
|
M80×3
|
200
|
145
|
6-29
|
40
|
80
|
94
|
M100×3
|
225
|
170
|
6-33
|
45
|
190
|
190
|
510
|
|
A42Y-400
|
32
|
15
|
41
|
M48×2
|
135
|
95
|
4-22
|
25
|
50
|
59
|
M64×3
|
165
|
115
|
6-26
|
32
|
150
|
150
|
397
|
四、高压全启式安全阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的高压全启式安全阀产品型号，请按型号直接向我司订购；
