上海渠工阀门管道工程有限公司

气动蝶阀

首页 >> 产品中心 >> 气动蝶阀

BLF气动粉体/水泥蝶阀

一、气动粉体蝶阀 产品概述

本公司的BLF气动粉体蝶阀是用于粉体、颗粒物料的工业产品。气动粉体蝶阀阀体橡胶密封圈形成的软性密封,颗粒物料的应用场合,有磨损性的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,气动粉体蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。根据应用要求,可以单独选配驱动手柄或者气缸驱动套件。
气动粉体蝶阀由粉体板、丁晴密封圈,覆以不易磨损的高分子材料加工而成,具有重量轻、安装维护简便等特点,是一种性价比较高的气动粉体阀门。有手动、电动、气动、齿轮马达带动等驱动装置,可互为调换。双法兰气动粉体蝶阀带有2个相同的法兰面;而单法兰气动粉体蝶阀部配有一个伸出的连接环用以安装软套管。紧凑的结构、重量轻,使您安装使用方便;工业化的设计加上复合阀板的使用提供了较好的密封。气动粉体蝶阀可以主要使用于水泥、面粉等粉体介质的使用场合

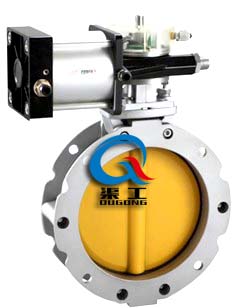

BLF气动粉体蝶阀 BLF气动水泥蝶阀
气动粉体蝶阀 气动水泥蝶阀

二、气动粉体蝶阀 主要技术参数

型号 BLF
公称通径(mm) DN100-DN400
压力(Mpa) 0.6-1.6
主要零件 阀体 压铸铝合金
阀板 碳钢内衬板,覆以高分子材料
密封圈 丁晴橡胶(NBR)
适用介质 水泥、泥浆、粉体
适用温度(℃) -15--100
气动执行器 型号 CP、GT系列、AT系列、AW系列
压力(Mpa) 0.4-0.7

三、气动粉体蝶阀 BL1F单法兰粉体蝶阀 结构图结构尺寸

BL1F气动单法兰粉体蝶阀外形尺寸图
型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5

四、气动粉体蝶阀 BL2F双法兰粉体蝶阀 结构图和连接尺寸

BL2F气动双法兰粉体蝶阀外形尺寸图
型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL2F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
BL2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL2F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5

五、气动粉体蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动粉体蝶阀的技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

欢迎来电咨询BLF气动粉体蝶阀产品详细信息!
