一、气动罐底调节阀 产品概述
本公司的ZHYQ气动罐底调节阀是一种很少可见结构型式的单座调节阀，阀体成Y形，阀体流路流畅，流量大，压降损失小，阀座泄漏量符合ANSIBIG.104标准，气动罐底调节阀配用ZHA/B多弹式薄膜执行机构，基结构紧凑；输出力大。气动罐底调节阀适宜控制容易沉积或含有颗粒的流体。
|
|

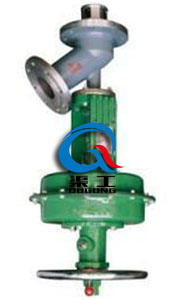

ZHYQ气动罐底调节阀 (薄膜执行器)
|
二、气动罐底调节阀 主要技术参数
|
公称通径 DN(mm)
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
|
阀座直径 dN(mm)
|
40
|
50
|
80
|
80
|
100
|
150
|
200
|
|
额定流量系数Kv
|
14
|
35
|
55
|
95
|
135
|
220
|
720
|
|
额定行程(mm)
|
25
|
40
|
50
|
75
|
|
信号范围Pr(KPa)
|
20～100、40～200、80～240、段幅：20～60、60～100
|
|
气源压力Ps(MPa)
|
0.14～0.4
|
|
固有流量特性
|
快开式
|
|
允许泄漏量
|
硬阀座：10-4×阀额定容量、软阀座：10-7×阀额定容量
|
|
公称压力PN(MPa)
|
1.6、4.0、6.4
|
三、气动罐底调节阀 主要零件材料
|
阀 体
|
ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
|
|
阀 芯
|
0Cr18Ni12Mo2、司钛莱合金堆焊
|
|
阀 座
|
聚四氟乙烯
|
|
阀杆、推杆
|
2Cr13、1Cr18Ni9Ti
|
|
波纹膜片
|
丁腈橡胶夹加强涤纶织物
|
|
膜 盖
|
A3
|
|
弹 簧
|
60Si2Mn
|
|
填 料
|
聚四氟乙烯、柔性石墨、不锈钢波纹管
|
|
垫 片
|
橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
|
